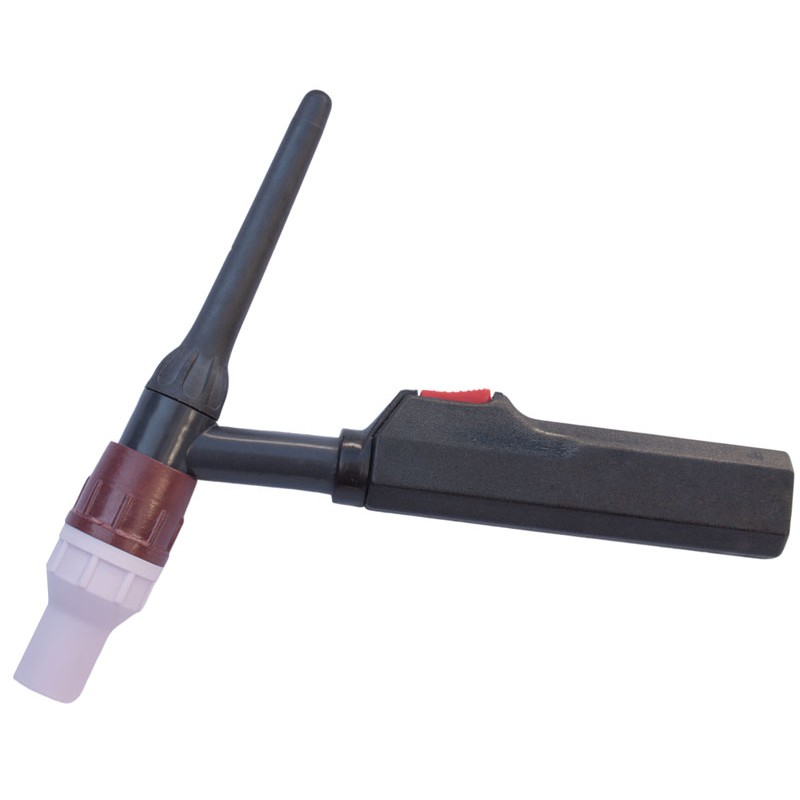

Горелка Агни-25 предназначена для ручной сварки неплавящимся электродом в среде инертных газов малоуглеродистых и нержавеющих сталей, сплавов меди, никеля, титана на постоянном токе прямой полярности током силой до 500А, а так же для сварки алюминиевых сплавов на переменном токе силой до 400А. Горелка имеет водяное охлаждение.
Конструкция горелки обеспечивает поворот головки относительно продольной оси рукоятки на угол ±180° в удобное для работы положение и обеспечивает хорошую защиту рукоятки от перегрева.
Горелка имеет кнопку дистанционного управления сварочным током.
Исполнение шлейфов - усиленной изоляции, для работы с осциллятором.
Поставка горелок возможна как со шлейфом, так и без шлейфа (для самостоятельного подключения).
Длина шлейфа и присоединительные элементы оговариваются при заказе.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
|
ПАРАМЕТРЫ |
ЗНАЧЕНИЕ |
|
Охлаждение |
Вода |
|
Сварочный ток (при ПВ=60%), А: постоянный ток сварки, DC, max переменный ток сварки, АС, max |
500 400 |
|
Количество осей поворота головки горелки |
1 |
|
Краник газа |
нет |
|
Максимальный ток в цепи управления, А |
2 |
|
Диаметр вольфрамового электрода, мм |
2 ÷ 6 |
|
Выходной диаметр сопла, мм: резьба М27х1.5 |
12.5; 16; 20 |
|
Давление газа, не более, кПа (кг/см2) |
147 (1.5) |
|
Давление охлаждающей жидкости, кПа (кг/см2) |
196 (2) |
|
Расход защитного газа (аргона), л/мин |
8 – 20 |
|
Расход охлаждающей жидкости, л/мин |
0.5 ÷ 0.8 |
|
Габаритные размеры (длина), мм |
253 |
|
Высота головки, мм min max |
106 176 |
|
Толщина рукоятки, мм |
25 |
|
Масса горелки (без шлейфа), кг |
0.37 |
|
Интервал рабочих температур, °С |
от +1 до +40 |
|
Относительная влажность воздуха при 20°С, не более, % |
80 |
